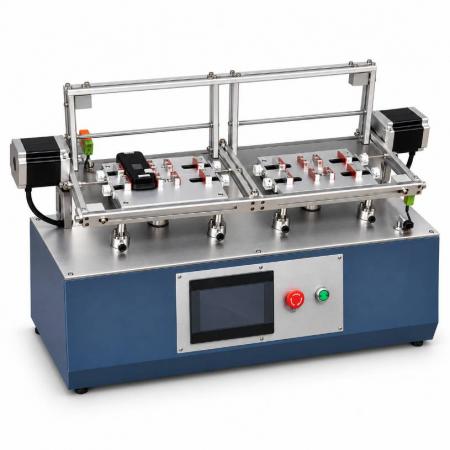

铰链转轴扭力寿命试验机（DR-RD512）专为折叠屏手机铰链、转轴及笔记本/车载屏等旋转结构件的可靠性验证设计。设备采用伺服电机驱动摆臂做定角度往复开合，高精度扭矩传感器全程实时采集扭力数据，自动绘制扭力-角度曲线与扭力衰减曲线，可完成开合扭力、转轴虚位、疲劳寿命、阻尼衰减及异音卡顿等全套测试。
广泛应用于铰链/转轴制造厂的产线全检与磨合测试、折叠屏整机厂的研发验证，以及第三方检测实验室，支持第三方计量校准，满足 GB/T 40851 等测试标准要求。

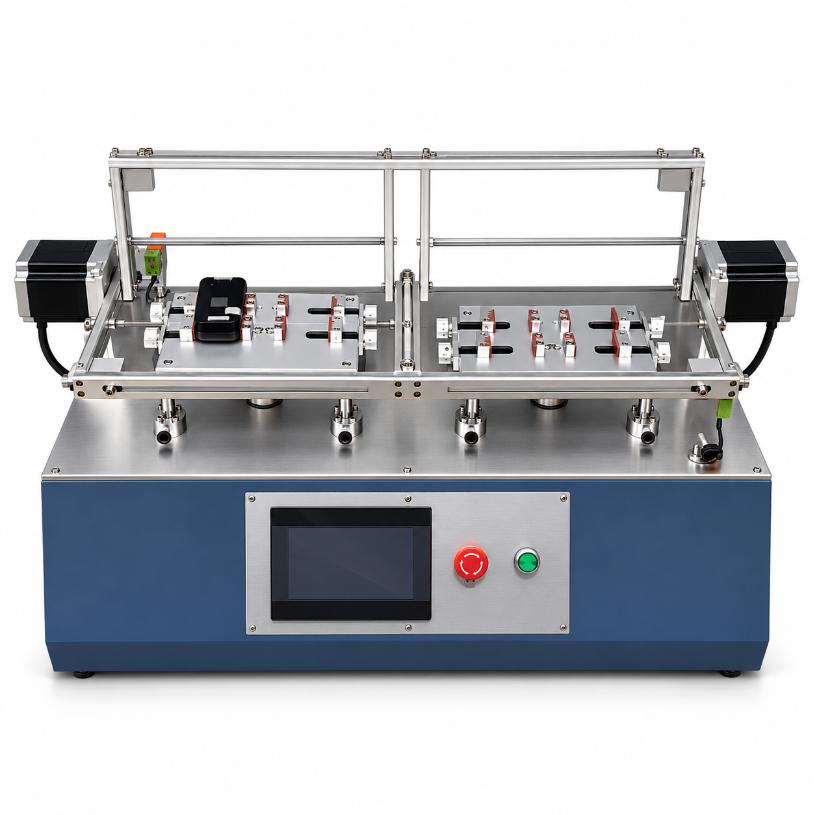

产品型号：DR-RD511｜折叠屏铰链/转轴扭力与寿命测试系统
| 测试项目 | 测试方法 | 关键指标 | 应用场景 |
|---|---|---|---|
| 开合扭力测试 | 单次 0~180° 开合，采集扭力-角度曲线。 | 开合力、闭合力、阻尼扭力、最大/最小/平均扭力。 | 新品转轴手感判定。 |
| 疲劳寿命测试 | 定角度往复开合至预设次数或失效。 | 寿命次数、失效模式。 | 折叠寿命验证。 |
| 阻尼衰减测试 | 循环过程中全程跟踪扭矩变化。 | 扭力衰减曲线、衰减率（行业普遍要求衰减 ≤15%）。 | 可靠性与寿命评估。 |
| 转轴虚位测试 | 测定转轴旷量与虚位角。 | 虚位角度值。 | 装配品质判定。 |
| 异音/卡顿记录 | 循环过程中记录异音、卡顿、卡死、松旷等异常。 | 异常发生次数与节点。 | 失效定位分析。 |
扭力衰减超标：循环后保持力下降超过判定限，开合手感变松。
虚位增大：转轴旷量随磨损增加，翻盖旷动、无法精准悬停。
异音卡顿：开合出现异音、卡顿、阻尼不均匀。
结构开裂：塑胶支架、轴心磨损或开裂导致卡死。
阻尼失效：阻尼结构失效导致翻盖无阻尼或自动翻落。
✓ 高精度扭矩传感器全程实时采集，扭力变化一览无余。
✓ 伺服电机驱动，开合角度与速度精准可控，重复性好。
✓ 扭力上下限自由设定，超限自动停机报警，坏品不过夜。
✓ 单工位标配，双工位/四工位可选，产线全检效率成倍提升。
✓ 扭力-角度曲线、扭力衰减曲线自动生成，报告一键导出。
✓ 开合角度 0~180° 可设，可选 0~360° 翻折模拟模组。
✓ 符合 GB/T 40851《电子电器产品机械耐久性试验方法》等标准。
✓ 工厂直出，精度达标，支持第三方计量校准，本地化服务响应快。
铰链/转轴制造厂：产线磨合测试与出货全检。
折叠屏整机厂：铰链系统可靠性与扭力衰减研发验证。
笔电/车载显示：笔记本转轴、车载屏转轴的寿命与手感测试。
第三方检测实验室：机械耐久性标准化测试。
某铰链制造厂引入多工位方案用于产线全检，同步进行磨合测试与扭力判定，磨损、虚焊、松旷等不良在出厂前即被拦截，客户端开机不良率明显下降。
某折叠屏项目在研发阶段通过扭力衰减曲线定位到特定角度区间的衰减异常，最终排查为润滑与装配工艺问题，改善后衰减率满足终端判定要求。
A：标准配置为单工位，双工位、四工位可选，各工位可独立启停与判定，适合产线全检提效。
A：标准支持 0~180° 开合测试，可选配 0~360° 翻折模组，完整模拟笔记本与翻转形态产品。
A：按转轴规格选择量程段，具体量程与精度以出厂技术协议为准；建议量程覆盖被测扭力的有效测力区间，保证数据精度。
A：支持。可设定扭力上下限，循环中一旦超出即自动停机报警并记录发生次数，避免坏品继续磨损掩盖失效原因。
A：可以选配环境箱联动方案，实现高低温条件下的转轴磨合与寿命测试，覆盖地域与极端工况需求。
A：支持。扭力-角度曲线、扭力衰减曲线及循环数据可导出 Excel/CSV，便于二次分析与报告归档。
关键决策点：把「转轴手感好不好、能折多少次」从人工经验判断变成可测量的扭力数据与衰减曲线，是铰链供应链品质管控的核心装备。
✓ 扭力、虚位、寿命、衰减、异音一机全覆盖。
✓ 多工位可选，产线全检效率高。
✓ 曲线与判定自动完成，报告即测即出。
✓ 符合 GB/T 40851 等标准，支持第三方计量校准。
✓ 工厂直出、本地化技术支持，响应快、综合成本低。
扭矩量程：按转轴规格分档选配（小扭力量程段覆盖折叠屏铰链），以出厂技术协议为准。
扭矩精度：示值误差 ≤±0.5%（典型值）。
扭矩分辨率：0.001 Nm 级，微小扭力变化可辨。
数据采集：全程实时采集扭力-角度数据，无级记录。
曲线输出：扭力-角度曲线、扭力衰减曲线自动生成。
开合角度：0~180° 连续可设（可选 0~360° 翻折模组）。
角度分辨率：0.01°。
开合速度：可调，支持寿命加速与真实手感双模式。
驱动方式：伺服电机驱动摆臂，定位精准、运行平稳。
工位配置：单工位标配，双工位/四工位可选，独立启停。
寿命计数：0~99999999 次，到达预设次数自动停机。
上下限判定：扭力上下限自由设定，超限自动停机报警。
异常记录：异音、卡顿、卡死、松旷等异常节点自动记录。
报告输出：测试报告自动生成，数据支持 Excel/CSV 导出。
追溯管理：每件样品独立档案，衰减趋势可追溯。
| 参数项目 | 规格 |
|---|---|
| 产品型号 | DR-RD511（型号待与研发核对） |
| 测试项目 | 开合扭力 / 虚位 / 疲劳寿命 / 阻尼衰减 / 异音记录 |
| 开合角度 | 0~180° 可设（可选 0~360° 模组），分辨率 0.01° |
| 扭矩精度 | 示值误差 ≤±0.5%（典型值） |
| 工位配置 | 单工位标配，双/四工位可选 |
| 寿命计数 | 0~99999999 次 |
| 判定功能 | 扭力上下限设定，超限自动停机报警 |
| 数据导出 | Excel / CSV，含扭力-角度与衰减曲线 |
| 工作电源 | AC220V / 50Hz（常规配置，以出厂实际为准） |
| 参考标准 | GB/T 40851《电子电器产品机械耐久性试验方法》及客户协议 |
多工位模块：双工位/四工位独立控制，产线全检效率成倍提升。
360° 翻折模组：完整模拟笔记本与翻转形态产品的开合轨迹。
环境箱联动：配套高低温环境箱，实现温度条件下的转轴磨合与寿命测试。
| 功能特性 | DR-RD511 | 国际同类设备 | 优势说明 |
|---|---|---|---|
| 扭力采集 | 全程实时采集+曲线 | 实时采集+曲线 | 同级配置，数据可复现。 |
| 工位扩展 | 单/双/四工位可选 | 多工位 | 按产能灵活配置。 |
| 自动判定 | 上下限停机+异常记录 | 支持 | 坏品即时拦截。 |
| 标准覆盖 | GB/T 40851 及客户协议 | 以欧标/日标为主 | 贴合国内供应链审厂要求。 |
| 采购成本 | 同配置更具性价比 | 价格较高 | 综合采购与维护成本更低。 |
| 国内支持 | 本地团队 7×24 支持 | 国外原厂支持，响应慢 | 技术响应快、维修成本低。 |
现场安装与调试：免费上门安装、系统调试、人员培训，确保设备正常运行。
定制测试协议：根据铰链/转轴样品特点设计扭力判定与循环方案。
远程技术支持：7×24 小时在线问题排查和指导，快速解决运营问题。
计量校准协助：提供第三方计量校准对接支持，设备精度可追溯。
定期标准库更新：同步最新的行业标准和测试方法，确保测试前瞻性。
| 服务项目 | 内容说明 |
|---|---|
| 整机质保 | 标准 1 年质保，可选 3 年 / 5 年延保服务 |
| 远程响应 | 工作时段 ≤2 小时响应，7×24 小时在线支持 |
| 上门服务 | 48-72 小时内安排工程师上门（视地区） |
| 操作培训 | 免费现场操作与维护培训，交付即可上手 |
| 软件升级 | 质保期内软件与方法库免费升级 |
| 易损件供应 | 扭矩传感器、夹具、传动件等长期供应，模块化设计支持更换 |
| 年度保养 | 年保养成本约为设备价格的 3-5% |
1. 需求沟通：了解转轴规格、扭力量程与产能需求，出具选型建议。
2. 方案确认：提供测试方案与工位配置清单，可安排样品试测验证。
3. 签约生产：合同确认后排产，关键节点同步进度。
4. 厂内验收：出厂前全功能测试，支持客户到厂验收或视频验收。
5. 物流安装：专业物流送达，工程师上门安装调试。
6. 培训交付：操作与日常维护培训，交付全套技术资料。
7. 质保维护：质保期内免费维修，终身提供技术支持。
8. 持续服务：标准库更新、数据分析与工艺改进建议长期跟进。
A：设备采用模块化设计，易损件（夹具、传动件）可自行更换。标准保修期 2 年，可选购 3 年或 5 年的全面维保服务。每年保养费用约为设备价格的 3-5%。
A：支持 7×24 小时远程诊断，多数软件类问题可在线解决；硬件问题由本地工程师团队上门处理，保障测试连续性。
