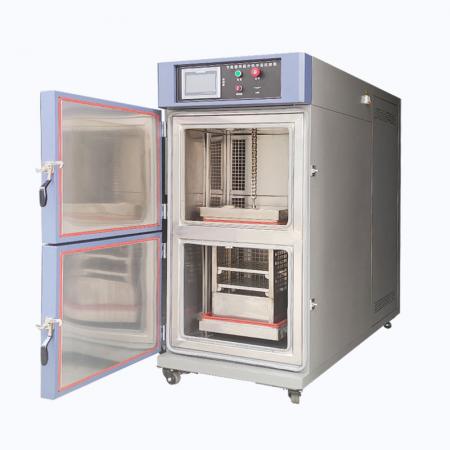

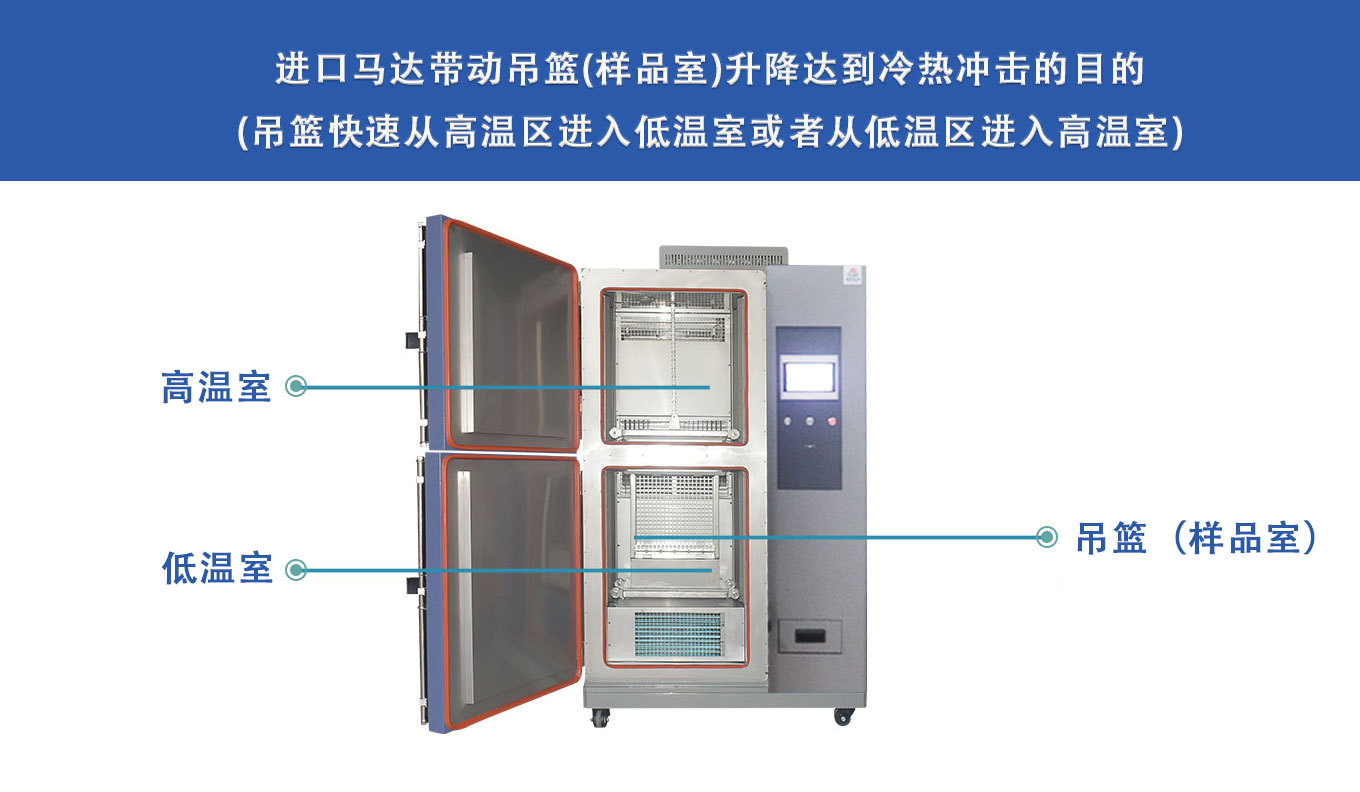

二厢式冷热冲击试验箱箱体结构
冷热冲击试验箱全部功能采用计算机控制,系自主开发的软件,有良好的操作界面,使用户的操作界面,使用户的操作和监测都较加简和直观,保持功能可以使你正在运行的程序保持在目前的状态下,可以临时更改此程序段的数值,可以在屏幕上设置时间的参数,使制冷、加热、提篮传送切换,按设定值自动进行。冷箱、热箱立控制,箱门互相立,扩大试验箱的使用围(一箱三用)产品保温效果可以得到充分保证。
二厢式冷热冲击试验箱控制系统

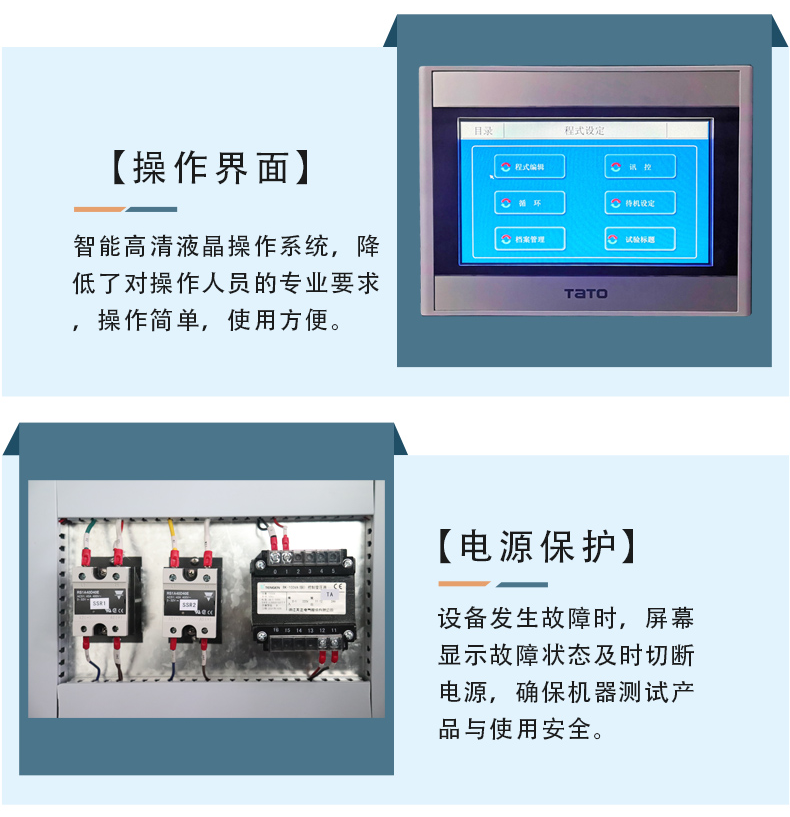

冷热冲击试验箱主控制器采用进口双回路高精度液晶显示触摸按键温度控制器。该控制器采用液晶显示触摸屏,可显示设定参数、试验曲线、运行时间、加热器工作状态,PID参数自整定功能。控制程序的编制采用人机对话方式,仅需设定温度,就可实现制冷机自动运行功能,控制系统具备完善的检测装置能自动进行详细的故障显示。报警,配置485通讯接口及运行软件。
设定精度:温度:0.1℃ 时间:1S用户程序容量:10×99段。运行方式:程序运行,恒定运行。立**温保护仪表。设备工作时间累计计时器。低温区、高温区转换时间小于等于15秒。温度恢复时间小于等于5分钟。
二厢式冷热冲击试验箱制冷系统

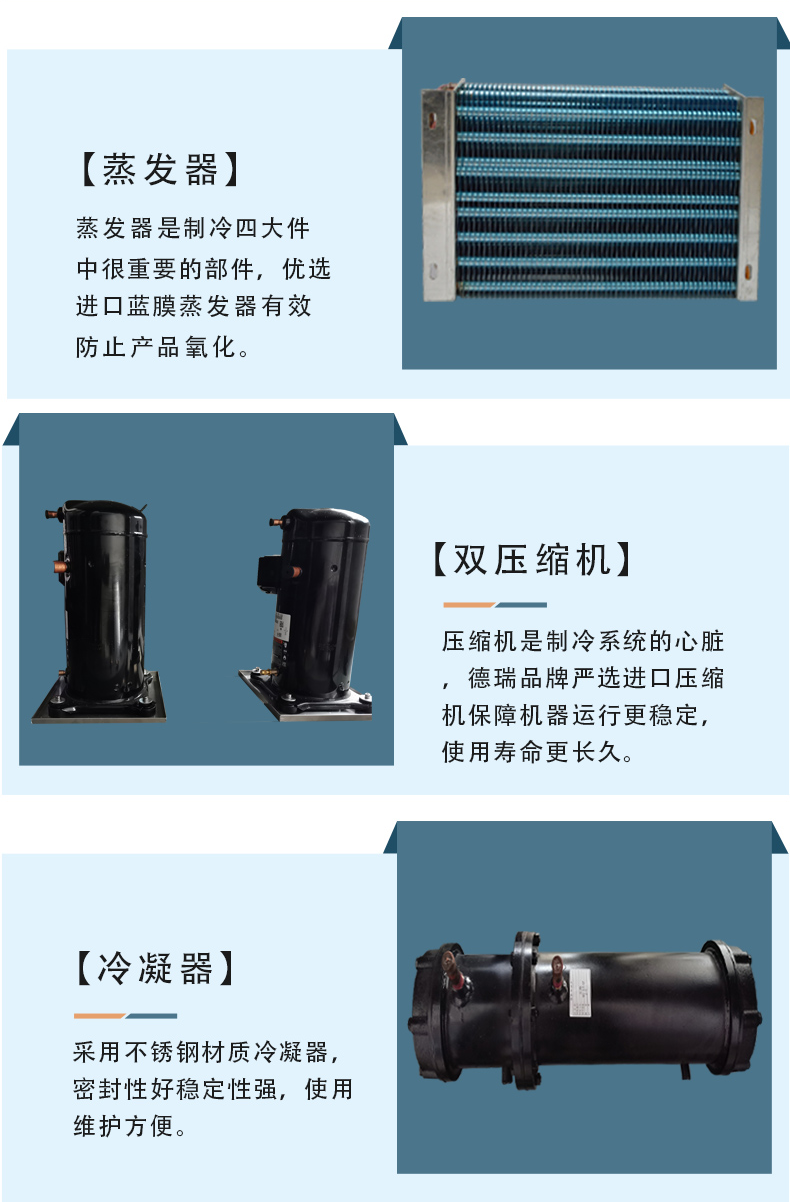

冷热冲击试验箱制冷系统及压缩机:为了保证试验箱降温速率和低温度的要求,本试验箱采用一套进口法国全封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式冷系统包含一个高温制冷循环和一个低温制冷循环,其连接容器为蒸发冷凝器,蒸发冷凝器也到能量传递的作用,将工作室内热能通过两级制冷系统传递出去,实现降温的目的,制冷系统的设计应用能量调节技术,一种行之有效的式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节,使制冷系统的运行费用和故障率下降到较为经济的状态。制冷工作原:高冷循环均采用逆循环,该循环由两个等温过程和两个绝热过程组成。
其过程如下:制冷剂经压缩机绝热压缩到较高的压力,消耗了功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换,将热量传给四周介质。后制冷剂经阀绝热膨胀做功,这时制冷剂温度降低。后制冷剂通过蒸发器等温地从温度较高的物体吸热,使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
R404A(高温循环)、R23(低温循环);
内箱容积: | 50L、100L、150L、225、1000L(可按需订制不同尺寸) |
提篮尺寸: | 450×450×500mm、 600×600×600mm 800×800×800mm(150L)1000×1000×1000mm |
冲击转换时间: | 10S |
温度范围 : | -70℃ ~+180℃ |
温度偏差 : | ±0.5℃ |
温湿度均差: | ±2℃ |
储冷时间: | RT→-75℃ ≤ 65min |
储热时间: | RT→200℃ ≤ 35min |
内箱材质: | SUS#304不锈钢 |
外箱材质: | 优质A3钢板静电喷塑 |
压缩机: | 原装进口压缩机(泰康/博客) |
标准配置: | 测试孔、照明灯提篮样品架1套 |
冷却方式: | 风冷或水冷 |
通讯接口: | RS232、USB |
冷凝器: | 不锈钢钎焊板式换热器 |
加热器/蒸发器: | 镍铬合金电加热器/翅片式蒸发器 |
温度传感器: | PT100铂金电阻测温体 |
电源: | AC380V 50/60HZ |
1.质保期冷热冲击试验箱因制造不良而发生损坏或不能正常工作时,供方免费维修。
2.验收时,如果技术性能指标未达到技术方案规定要求,供方应给予及时解决,质保期可以因此而延长。
3.设备出现故障后,供方接到通知(必要时以书面形式)后保证在12小时内派出技术人员到需方现场,并尽快给出维修方案,迅速排除故障,需方提供配合。
4.冷热冲击试验箱验收合格之日起,整机免费保修壹年(人为导致故障除外)。
冷热冲击试验箱操作培训:
1.设备在验收过程中,广东德瑞检测设备有限公司免费操作和维护保养培训,培训也可在验收结束后单独进行,需方提供场所和必要的条件。
2.培训场地:需方现场。
3.培训标准:使需方操作人员能达到熟练掌握设备的操作程序,并能正常维护保养。
4.除验收过程中的操作、维护保养培训外,质保期内可以为客户免费提供新员工操作培训2次。
冷热冲击试验箱安装调试验收:
1.设备严格按技术要求现场制作。
2.设备严格按技术要求安装、调试到位。
3.验收:设备由双方相关人员现场检验、验收。
