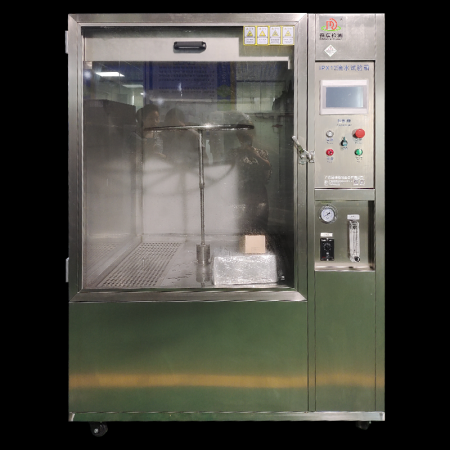

IP 防水试验装置 DR-RH501~508

DR-RH501~508 是覆盖 IPX1 至 IPX9K 的防水试验装置系列，按水的施加方式分为五类机构：垂直滴水、摆管淋水、定向喷水、浸水／压力浸水、高温高压喷淋。每一级对应一种真实的水侵入场景，设备参数按 GB/T 4208-2017（等同采用 IEC 60529:2013）取值，汽车级 IPX4K／IPX6K／IPX9K 按 ISO 20653 执行。

需要先厘清一个常被混淆的概念：防水与防尘是两类独立设备。IP 代码的第二位特征数字（防水）由本系列承担；第一位特征数字（防尘 IP5X／IP6X）由砂尘试验箱完成。行业内并不存在「防水防尘一体机」，所谓综合系统，实质是把多套防水机构集成到一套控制与供水单元上，防尘仍需单独的砂尘箱。采购时若看到「防水防尘一体」的表述，基本可以判断为把两台设备打包报价。

等级高低不等于效果好坏的排序，而是对应不同的水作用机理。选错等级，等于用错了失效模型。

• IPX1 / IPX2 垂直与倾斜滴水：模拟垂直落雨与倾斜 15° 的降雨。考验上盖与面板的贴合、透气膜与听筒开孔。典型失效是面板内侧凝露、开孔处缓慢渗水。

• IPX3 / IPX4 淋水与溅水：摆管从多角度淋洒。考验壳体接缝、按键、卡托、摄像头开孔。典型失效是接缝渗水与卡托进水。

• IPX5 / IPX6 定向喷水：喷嘴形成高压水柱直冲壳体。考验密封圈压缩量、防水膜强度与粘接质量。典型失效是密封圈翻边、防水膜被冲破。

• IPX7 / IPX8 浸水与压力浸水：静水压持续作用。考验壳体结构刚性与胶层粘接。典型失效是壳体受压变形、胶层剥离、O 型圈永久变形。IPX7 为 1m 水深 30min，IPX8 的深度与时间由供需双方协议，常用 0~50m 等效压力模拟。

• IPX9K 高温高压喷淋：80℃ 热水、8~10MPa 高压、四个角度喷射，模拟高压清洗设备近距离冲洗。考验胶层耐热性与密封件抗老化，典型失效是胶体软化、密封永久压缩变形。

• 铰链是唯一的活动密封面。直板机的密封是静态的，折叠机多了一条随开合运动的缝，静态姿态下密封合格，不代表折叠过程中也合格。

• 两种姿态要分别测。折叠态考验转轴处的挤压密封，展开态考验整机展开后的接缝，同一台设备需要在两个姿态下各做一轮，因此样品台要能装载开合治具并保持姿态锁定。

• 弯折区膜层会累积损伤。经过数万次开合后，弯折区涂层的微裂纹会成为渗水通道，防水试验通常安排在弯折耐久之后做，顺序不能颠倒。

第一步，先定等级，不要先定设备。等级来源只有三个：客户的技术规范、整机厂的入料标准、目标市场的强制要求。手机整机常见 IPX4／IPX7／IPX8；汽车零部件走 ISO 20653 的 K 级；户外灯具按 GB 7000.1。等级定了，设备范围就定了。

第二步，按等级对设备。

第三步，按样品尺寸定规格。三个尺寸必须同时满足：摆管半径要能罩住样品外形并保持标准喷距；喷水距离固定 2.5~3m，场地要留出走位；浸水内腔要比样品大一圈，便于吊篮进出。折叠机带治具后外形会明显变大，按展开态的最大尺寸算。

第四步，决定单机还是集成。只做一两级，买单机最经济；要做全套 IPX1~IPX8，可选综合系统——多套机构共用一套控制柜、供水与转台，省场地省管路，但一次性投入高、单点故障影响面大。注意综合系统集成的仍然只是防水机构，防尘不在其中。

• 以为 IPX4 过了 IPX7 就一定过。动态淋水与静水压是两种完全不同的加载方式，接缝在淋水下不漏，不代表在 1m 水压下不漏，必须分别验证。

• 拿直板机的治具测折叠机。不锁姿态、不做开合动作，测出来的结果没有意义，折叠机防水必须配双姿态治具或开合机构。

• 把 IPX9K 当成更高级的防水。它是 ISO 20653 定义的汽车高压热水冲洗，与浸水等级不是同一条递进关系，手机项目一般不做。

• 把防尘一起算进防水预算。防尘是砂尘试验箱，另一台设备、另一个分类，两者在报价单上应当分开列。

• 折叠屏整机（折叠态 / 展开态双姿态）

• 铰链总成、转轴与密封结构

• 柔性屏模组与封装件、防水膜、透气膜

• 可穿戴设备、户外显示终端

• 汽车电子部件（IPX4K / IPX6K / IPX9K 项）

德瑞对每一台 IP 防水试验装置提供从选型到退役的全周期服务。设备出厂前完成流量、压力、温度与计时四项参数标定，随机附出厂检测记录；计量器具可送第三方机构校准。

• 整机质保 12 个月，自验收合格之日起计；高压泵、流量计、压力传感器等核心部件延保至 24 个月。

• 出厂前完成流量、压力、水温、计时四项标定，随附实测记录与喷嘴流量对照表。

• 流量计、压力表、温度传感器、计时器均可拆送第三方计量机构校准，提供拆装说明与接口位置。

• 质保期内非人为损坏免费维修换件，控制程序终身免费升级。

• 标配进水过滤 + 软化装置，减少水垢堵塞 Φ0.4mm 滴水针孔与摆管微孔。

• 随机配通针与备用针板；摆管与滴水板可整件拆卸清洗，不需拆机。

• 建议水质电阻率 ≥1MΩ·cm 或经软化处理，硬水地区必须配软化，否则针孔一月内即堵。

• IPX8 压力罐随机提供出厂压力试验报告，按当地特种设备规定定期检验，协助准备送检资料。

• IPX9K 高压柱塞泵按累计 500h 更换密封件，随机提供备件清单与更换周期表。

• 超压安全阀、缺水保护、门联锁为常备安全件，年度点检时一并复核动作值。

• 折叠整机可定制折叠 / 展开双姿态治具与开合机构，按样品最大外形（展开态）设计。

• 摆管半径、滴水面积、浸水内腔、箱体容积均可按样品尺寸定制，先出方案图与报价再排产。

• 可加装通电监测接口，在浸水与喷淋过程中实时监测样品工作状态。

• 2 小时内技术响应，24 小时内给出书面处理方案；珠三角 24 小时到场，省外 72 小时到场。

• 免费上门安装调试（广东省内），现场完成流量实测与喷嘴对位；提供 2 天操作与保养培训。

• 标准机型 25~35 个工作日交付，含定制治具或压力容器的机型 45~60 个工作日。
