落球冲击试验机（DR-RC334）用于 UTG 超薄玻璃、CPI 保护膜、屏幕盖板及柔性模组的抗冲击、抗磕碰性能验证。设备采用电磁吸附释放方式，钢球自设定高度自由落体冲击试样，零初速度真实还原自由冲击工况，通过观察试样碎裂、裂纹、白斑等破损程度判定产品抗冲击能力。
钢球规格成套配置、跌落高度连续可调，配合红外对点定位与缓冲防二次冲击设计，是盖板材料厂、模组厂来料筛选与可靠性验证的通用检测设备，支持第三方计量校准。

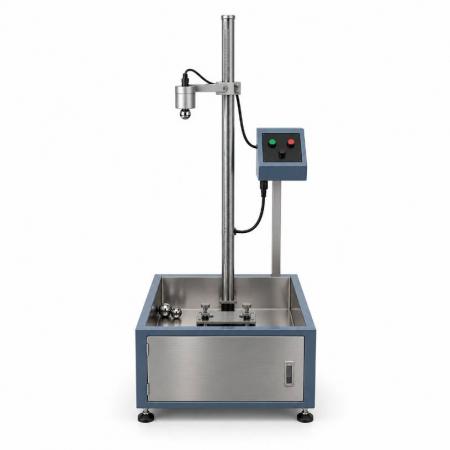

产品型号：DR-RC334｜屏幕盖板抗冲击测试系统
| 测试项目 | 测试方法 | 关键指标 | 应用场景 |
|---|---|---|---|
| 钢球自由落体冲击 | 规定质量钢球自设定高度自由落下冲击试样。 | 冲击能量、破损状态。 | UTG/盖板抗冲击判定。 |
| 能量梯度测试 | 按钢球规格或高度逐级递增冲击。 | 临界破损能量。 | 材料抗冲击基线建立。 |
| 重复冲击测试 | 同点或多点重复冲击至破损。 | 承受次数、裂纹扩展。 | 磕碰耐久验证。 |
| 定点冲击测试 | 红外对点定位，单点/多点精准落球。 | 指定位置破损情况。 | 边缘/角落薄弱区评估。 |
玻璃碎裂：UTG/盖板受冲击后整片或局部碎裂。
裂纹萌生：表面未见明显破碎但已产生微裂纹，后续弯折中扩展。
白斑/压痕：冲击点出现白斑、凹陷等外观缺陷。
膜层脱落：涂层或镀膜受冲击后剥离、起皮。
✓ 电磁吸附零初速释放，真实还原自由落体冲击工况。
✓ 跌落高度连续可调，刻度直读，设定快捷准确。
✓ 钢球规格成套配置，覆盖轻量到重量的梯度冲击需求。
✓ 缓冲底座/接球设计，防止二次冲击干扰判定。
✓ 红外对点定位，单点/多点落点精准可复现。
✓ 四周防护设计，试验安全，碎屑不外溅。
✓ 参考 GB/T 39814 等标准要求，支持客户协议测试。
✓ 工厂直出，精度达标，支持第三方计量校准，本地化服务响应快。
UTG/盖板材料厂：超薄玻璃、保护膜来料与出货抗冲击筛选。
显示模组厂：模组抗磕碰验证与客诉复现分析。
科研机构：新材料抗冲击性能对比研究。
第三方检测实验室：冲击类标准化测试。
某盖板材料厂通过钢球规格与高度双梯度测试，建立了来料 UTG 的临界破损能量基线，后续批次按基线抽检，抗冲击不良在来料环节即被拦截。
某模组厂针对客户端磕碰白斑投诉，使用落球冲击复现冲击工况，定位为特定批次涂层附着力不足，改善后同类客诉显著减少。
A：按被测材料与客户规范选择，设备支持 5g~500g 规格段成套配置；UTG 等超薄材料通常从轻量球开始做梯度测试，具体成套清单以出厂配置为准。
A：高度连续可调（典型 0~2000mm 段，以出厂技术协议为准），刻度直读，配合定位装置落点可复现。
A：底座内置缓冲结构，可选接球装置，钢球首次冲击后即被隔离，保证破损判定只来自一次冲击。
A：整机或异形样品需定制专用治具固定，建议提供样品尺寸与测试位置，按需定制。
A：手动释放会带入初速度和角度偏差，电磁吸附瞬间断电释放，钢球垂直自由下落，零初速度保证冲击能量只由高度与质量决定，数据可复现。
A：支持。跌落高度标尺等均可通过第三方计量机构校准，满足实验室认可与质量体系要求。
关键决策点：UTG 等超薄盖板的抗冲击能力决定了折叠屏日常磕碰的存活率，落球冲击以其简单、直观、可量化的特点，成为盖板供应链最通用的冲击验收手段。
✓ 电磁零初速释放，能量只由高度与钢球决定，数据可复现。
✓ 钢球与高度双梯度，快速建立材料抗冲击基线。
✓ 防二次冲击设计，判定不受干扰。
✓ 参考 GB/T 39814 等标准，支持第三方计量校准。
✓ 工厂直出、本地化技术支持，响应快、综合成本低。
钢球规格：5g ～ 500g 成套可选配，覆盖 UTG 轻量球到重载冲击段（成套清单以出厂配置为准）。
跌落高度：连续可调（典型 0~2000mm 段），刻度直读。
高度分辨率：1mm 级，高度控制精准。
释放方式：直流电磁吸附自动释放，零初速度自由落体。
对点定位：可选红外对点装置，单点/多点落点精准复现。
试样夹持：压片治具固定，试样放置平稳不打滑。
工作空间：满足常规盖板/模组试样尺寸（以出厂技术协议为准）。
防二次冲击：底座内置缓冲结构，可选接球装置。
安全防护：四周防护设计，冲击碎屑不外溅。

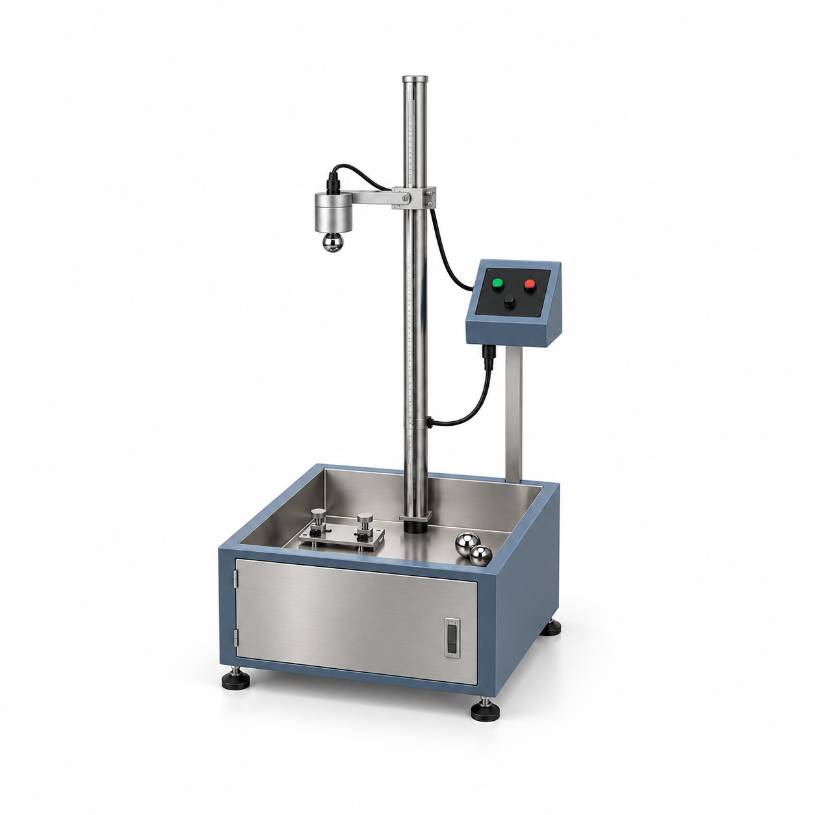

结构特点：立式升降立杆+电磁吸球头+缓冲底座，操作简单。
| 参数项目 | 规格 |
|---|---|
| 产品型号 | DR-RC334 |
| 钢球规格 | 5g ～ 500g 成套可选配 |
| 跌落高度 | 连续可调（典型 0~2000mm 段，以出厂为准） |
| 高度分辨率 | 1mm 级 |
| 释放方式 | 电磁吸附自动释放，零初速度 |
| 对点定位 | 红外对点装置（选配） |
| 防二次冲击 | 缓冲底座，可选接球装置 |
| 适用试样 | UTG、CPI、盖板、柔性模组等 |
| 工作电源 | AC220V / 50Hz（常规配置，以出厂实际为准） |
| 参考标准 | GB/T 39814 等标准要求及客户协议 |
红外对点装置：落点精准定位，多点/单点测试可复现。
接球装置：首次冲击后快速接球，彻底杜绝二次冲击。
定制治具：针对折叠状态整机、异形样品定制固定治具。
| 功能特性 | DR-RC334 | 国际同类设备 | 优势说明 |
|---|---|---|---|
| 释放方式 | 电磁吸附零初速 | 电磁释放 | 同级配置，能量可复现。 |
| 钢球配置 | 5g~500g 成套 | 按需配 | 覆盖 UTG 轻量球段。 |
| 防二次冲击 | 缓冲+可选接球 | 部分配 | 判定不受干扰。 |
| 标准贴合 | GB/T 39814 及客户协议 | 以欧标/美标为主 | 贴合国内供应链验收。 |
| 采购成本 | 同配置更具性价比 | 价格较高 | 综合采购与维护成本更低。 |
| 国内支持 | 本地团队 7×24 支持 | 国外原厂支持，响应慢 | 技术响应快、维修成本低。 |
现场安装与调试：免费上门安装、系统调试、人员培训，确保设备正常运行。
定制测试协议：根据盖板/模组样品特点设计钢球与高度梯度方案。
远程技术支持：7×24 小时在线问题排查和指导，快速解决运营问题。
计量校准协助：提供第三方计量校准对接支持，设备精度可追溯。
定期标准库更新：同步最新的行业标准和测试方法，确保测试前瞻性。
| 服务项目 | 内容说明 |
|---|---|
| 整机质保 | 标准 2 年质保，可选 3 年 / 5 年延保服务 |
| 远程响应 | 工作时段 ≤2 小时响应，7×24 小时在线支持 |
| 上门服务 | 48-72 小时内安排工程师上门（视地区） |
| 操作培训 | 免费现场操作与维护培训，交付即可上手 |
| 软件升级 | 质保期内软件与方法库免费升级 |
| 易损件供应 | 电磁吸球头、钢球组、夹具等长期供应 |
| 年度保养 | 年保养成本约为设备价格的 3-5% |
1. 需求沟通：了解试样类型、冲击规范与验收要求，出具选型建议。
2. 方案确认：提供钢球规格与高度梯度方案，可安排样品试测验证。
3. 签约生产：合同确认后排产，关键节点同步进度。
4. 厂内验收：出厂前全功能测试，支持客户到厂验收或视频验收。
5. 物流安装：专业物流送达，工程师上门安装调试。
6. 培训交付：操作与日常维护培训，交付全套技术资料。
7. 质保维护：质保期内免费维修，终身提供技术支持。
8. 持续服务：标准库更新、数据分析与工艺改进建议长期跟进。
A：设备结构简单可靠，易损件（电磁吸球头、夹具）可自行更换。标准保修期 2 年，可选购 3 年或 5 年的全面维保服务。每年保养费用约为设备价格的 3-5%。
A：支持 7×24 小时远程诊断，多数软件类问题可在线解决；硬件问题由本地工程师团队上门处理，保障测试连续性。
