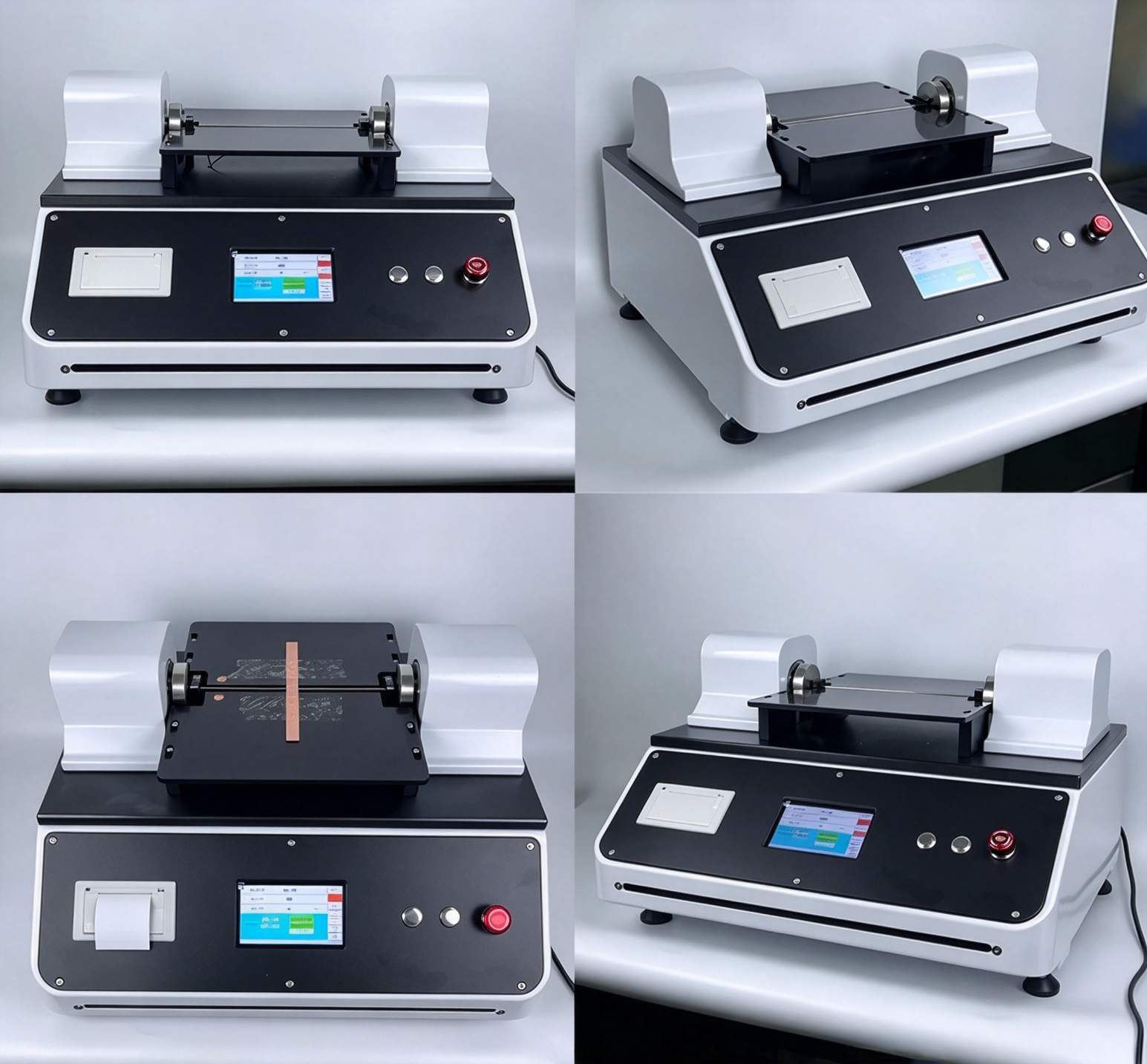

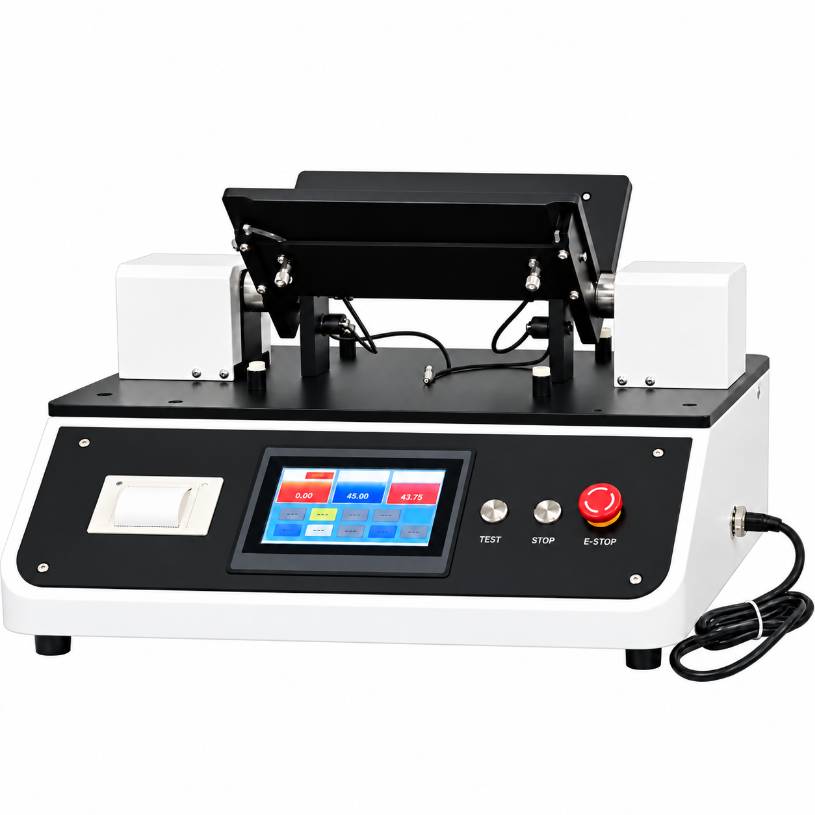

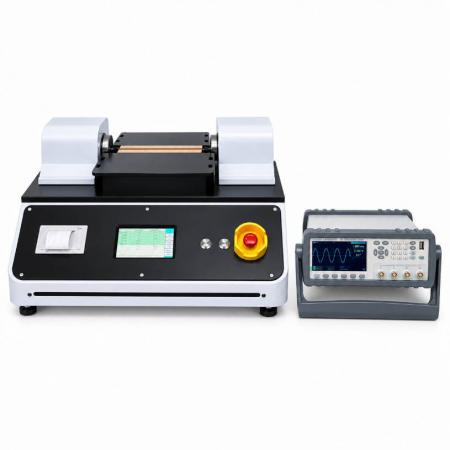

DR-RD511 是一款专业的柔性屏弯折疲劳试验机，专为折叠屏、柔性显示、可弯曲电子产品设计。该设备采用机械与电性联合监测方案，能够模拟真实使用场景中的反复折叠应力，实时监测屏幕在弯折过程中的电性变化，精确评估产品的长期可靠性和使用寿命。
广泛应用于手机厂商、显示模组制造、柔性材料研发等领域，是验证新型折叠屏产品上市前必不可少的测试工具。
产品型号：DR-RD511｜新一代柔性屏电性-机械联合测试系统
| 测试项目 | 测试方法 | 关键指标 | 应用场景 |
|---|---|---|---|
| 往复折叠寿命测试 | 反复弯折至失效，自动记录失效次数。 | 200K/500K/1M 次。 | 寿命预测和认证。 |
| 静态保压弯折 | 维持特定折叠角度，监测蠕变。 | 应力松弛率、残留形变。 | 长期可靠性评估。 |
| 扭曲测试 | 同时进行弯折和扭转复合应力。 | 复合应力下的失效机制。 | 真实使用工况模拟。 |
| 弯折过程电性监控 | 全程监测阻抗变化，捕捉失效信号。 | 触屏工作、连接完整性。 | 功能性与可靠性联合评估。 |
膜层开裂：保护膜、光学膜因反复弯折产生微裂纹，影响屏幕透光率和防护性能。
导电层断裂：ITO、石墨烯等导电层失效，导致触屏功能丧失或反应迟钝。
脱层失效：各层材料粘接强度不足，出现分层现象，影响屏幕结构完整性。
焊点断裂：柔性连接线焊点因反复应力产生断路，导致电气连接中断。
弹性恢复不足：屏幕无法完全恢复原状，出现永久变形或平整度下降。
✓ 多通道电性监测（2~4 通道独立传感），同步捕捉机械失效和电性失效。
✓ 高精度伺服驱动，弯折角度和速度完全独立控制，确保测试准确性。
✓ 模块化设计，支持一机多用（弯折、扭曲、复合应力），投资效益高。
✓ 全自动化运行，24/7 高通量测试能力，大幅缩短研发周期。
✓ 云端数据管理，支持远程监测和多用户协作，数据安全可追溯。
✓ 自动生成测试报告和失效分析，含图表和趋势预测。
✓ 符合 IEC 62884、ASTM、JIS 等国际标准，支持多地区市场认证。
✓ 国内 24/7 技术支持，响应快成本低，无需国际沟通成本。
消费电子：折叠屏手机等消费电子产品开发阶段验证。
显示制造：面板及显示模组制造厂商的质量控制。
科研机构：高校、科研院所的新型柔性材料和结构创新研究。
供应链：连接器、胶粘剂、膜材供应商的可靠性验证和产品升级。
检测认证：第三方测试实验室支撑 UL、IEC 等国际认证要求。
该企业在开发第三代折叠屏时，需要验证新材料（超薄PI膜+特殊胶水）的可靠性。通过 DR-RD511 进行 500K 次折叠循环测试，发现在 50°-70° 弯折角度范围内，导电层应力集中，建议在该区域增加缓冲膜。优化后的设计通过了 1M 次折叠测试，显著提升了产品竞争力。
某大型屏幕制造企业将 DR-RD511 引入生产线，对每批柔性屏进行 100K 次折叠抽检。通过电性实时监测，及时发现焊点虚焊和膜层缺陷，使不良品率从 3% 降低到 0.5%，大幅降低质量成本。
高分子材料研发单位利用设备的多参数可调特性，对新型弹性胶粘剂进行对比测试。通过改变温度、湿度、弯折速度等因素，找到了最优配方，使胶粘剂的可用折叠次数从 300K 提升到 1M，顺利进入国际品牌供应链。
A：可以。设备支持最大 300mm × 300mm 的样品尺寸，覆盖从手机到平板的全系列柔性屏。对于更大尺寸的产品，可选配大样品测试模块。
A：设备可检测：（1）触屏导电层开路和短路；（2）驱动芯片连接点虚焊；（3）FPC 焊点断裂；（4）膜层脱层导致的阻抗异常。采样频率最高 100kHz，能捕捉到瞬间的微弱信号。
A：这取决于弯折速度设置。在 60 次/分钟的速度下，100 万次折叠大约需要 12 天左右的连续运行。设备支持多样品并行测试，可进一步提高效率。
A：标准版本支持常温测试。可选配环境模拟舱（温度范围 -20°C ~ 80°C，湿度 20%-95%），用于极限工况测试和加速寿命评估。
A：设备采用快速更换夹具设计，可在 5 分钟内完成样品切换。标准配置附赠 5 套不同尺寸的夹具（从 50mm 到 300mm），满足大部分应用场景。
A：支持。完整的测试数据可导出为 Excel、CSV、JSON 格式，包含每个弯折周期的电性曲线、失效信号、环境参数等。用户可在 MATLAB、Python 等工具中进行进一步分析。
关键决策点：DR-RD511 不仅是一台测试机，更是一个完整的柔性屏可靠性评估解决方案。通过机械与电性的联合监测、智能化的数据管理、全方位的技术支持，帮助企业快速验证新产品、优化设计、降低市场风险。
✓ 多通道电性监测，机械失效与电性失效同步捕捉，更早发现产品缺陷。
✓ 全自动化运行，24/7 高通量测试，大幅缩短研发周期。
✓ 支持多种国际标准和客户定制协议。
✓ 国内技术支持和本地化服务，响应快、成本低。
✓ 已服务 50+ 家行业企业，积累成熟的应用经验。
✓ 持续升级的软件和方法库，确保测试的前瞻性。
弯折角度范围：0° ~ 180° 连续可调，精确模拟从展开到折叠的全过程。
弯折半径：R 0.5mm ~ 10mm 可调，适配不同屏幕形状和应力分布。
弯折速度：5 ~ 60 次/分钟 连续调节，支持快速测试和缓速可靠性验证。
定位精度：±0.5° 角度精度，确保重复测试的一致性和准确性。
样品支持：最大 300mm × 300mm，支持厚度 0.2mm ~ 3mm 的柔性产品。
多通道阻抗监测：2~4 通道独立传感，实时监测触屏、驱动层、导电层的电性变化。
阻抗精度：0.1Ω ~ 100kΩ，分辨率 ≤ 0.01%，精确捕捉微弱异常。
采样频率：最高 100kHz，能够捕捉电性瞬间变化和故障信号。
故障检测：自动识别开路、短路、阻抗漂移等多种异常现象。
数据存储：完整记录每个弯折周期的电性曲线和失效过程。
| 参数项目 | 规格 |
|---|---|
| 产品型号 | DR-RD511 |
| 弯折角度 | 0°~180° 连续可调，精度 ±0.5° |
| 弯折半径 | R 0.5mm~10mm 可调 |
| 弯折速度 | 5~60 次/分钟 连续调节 |
| 电性监测通道 | 2~4 通道独立传感 |
| 阻抗测量范围 | 0.1Ω~100kΩ，分辨率 ≤0.01% |
| 采样频率 | 最高 100kHz |
| 样品尺寸 / 厚度 | ≤300mm×300mm / 0.2~3mm |
| 故障检测 | 开路 / 短路 / 阻抗漂移自动识别 |
| 数据导出 | Excel / CSV / JSON |
| 工作电源 | AC220V / 50Hz（常规配置，以出厂实际为准） |
| 参考标准 | IEC 62884、ASTM、JIS 相关测试方法 |
环境模拟舱：温度 -20°C ~ 80°C、湿度 20%~95% 可选配，用于极限工况测试与加速寿命评估。
大样品测试模块：针对超过 300mm×300mm 的大尺寸柔性制品选配。
云端数据管理平台：远程监测、多用户协作、测试报告自动生成与趋势预测。
| 功能特性 | DR-RD511 | 国际同类设备 | 优势说明 |
|---|---|---|---|
| 电性监测通道 | 2~4 通道 | 2-4 通道 | 配置与国际同类一致，采购与维护成本更低。 |
| 复合应力测试 | 弯折+扭曲+温度 | 仅弯折 | 更接近真实使用工况。 |
| 弯折半径精度 | R 0.5mm 起 | R 2mm 起 | 支持更小半径，覆盖更多产品形态。 |
| 数据管理 | 云端自动保存+智能分析 | 本地存储 | 远程监测、多用户协作、预测性维护。 |
| 采购成本 | 同配置更具性价比 | 价格较高 | 综合采购成本低 20-30%。 |
| 国内支持 | 本地团队 24/7 支持 | 国外原厂支持，响应慢 | 技术响应快、维修成本低。 |
现场安装与调试：免费上门安装、系统调试、人员培训，确保设备正常运行。
定制测试协议：根据客户产品特点设计专属测试方案和标准库。
远程技术支持：7×24 小时在线问题排查和指导，快速解决运营问题。
数据分析服务：提供测试结果专业解读和产品改进建议。
定期标准库更新：同步最新的行业标准和测试方法，确保测试的前瞻性。
| 服务项目 | 内容说明 |
|---|---|
| 整机质保 | 标准 2 年质保，可选 3 年 / 5 年延保服务 |
| 远程响应 | 工作时段 ≤2 小时响应，7×24 小时在线支持 |
| 上门服务 | 48-72 小时内安排工程师上门（视地区） |
| 操作培训 | 免费现场操作与维护培训，交付即可上手 |
| 软件升级 | 质保期内软件与方法库免费升级 |
| 易损件供应 | 传感器、轴承、夹具等易损件长期供应，模块化设计支持自行更换 |
| 年度保养 | 年保养成本约为设备价格的 3-5% |
1. 需求沟通：了解样品规格、测试标准与产能需求，出具选型建议。
2. 方案确认：提供测试方案与配置清单，可安排样品试测验证。
3. 签约生产：合同确认后排产，关键节点同步进度。
4. 厂内验收：出厂前全功能测试，支持客户到厂验收或视频验收。
5. 物流安装：专业物流送达，工程师上门安装调试。
6. 培训交付：操作与日常维护培训，交付全套技术资料。
7. 质保维护：质保期内免费维修，终身提供技术支持。
8. 持续服务：标准库更新、数据分析与工艺改进建议长期跟进。
A：设备采用模块化设计，易损件（传感器、轴承、夹具）可自行更换。标准保修期 2 年，可选购 3 年或 5 年的全面维保服务。每年保养费用约为设备价格的 3-5%。
A：支持 7×24 小时远程诊断，多数软件类问题可在线解决；硬件问题由本地工程师团队上门处理，避免国际原厂漫长的返厂维修周期，保障测试连续性。
