一、光伏组件老化的主要原因与测试必要性
1.1 光伏组件面临的环境挑战
光伏组件作为长期暴露在户外环境的发电设备，面临着复杂多变的气候条件挑战。在长达25年甚至更长的使用寿命中，组件需要承受来自太阳辐射、温度变化、湿度侵蚀、风沙磨损等多重因素的共同作用。其中，紫外辐射是最具破坏性的环境因素之一。
典型环境应力对光伏组件的影响：
环境因素 | 主要影响部位 | 老化表现 | 长期后果 |
|---|
紫外线辐射 | 封装材料、背板、接线盒 | 黄变、脆化、透光率下降 | 功率衰减、脱层、电性能下降 |
湿热环境 | 电池片、封装胶膜、边框密封 | 腐蚀、PID效应、粘接力下降 | 效率降低、漏电、安全隐患 |
热循环 | 焊带、互联条、层压结构 | 热应力疲劳、微裂纹扩展 | 电池片破裂、开路失效 |
机械载荷 | 玻璃、边框、安装结构 | 变形、应力集中 | 隐裂、结构破坏 |
1.2 紫外老化的特殊破坏机理
紫外辐射的波长短、能量高，能够直接破坏高分子材料的化学键。对于光伏组件而言，紫外老化主要体现在三个方面：
封装材料的光降解：EVA、POE等封装胶膜在紫外照射下会发生Norrish反应，产生乙酸和自由基，导致材料黄变、透光率下降。研究表明，紫外老化可使封装材料透光率在1000小时内下降5-8%，直接影响组件发电效率。
背板材料的性能劣化：PET、含氟背板等材料在紫外和湿热协同作用下会发生水解、氧化，导致机械强度下降、水汽阻隔性能降低。背板开裂的直接后果是水分渗透加速，引发电池片腐蚀和PID效应。
界面脱层与失效：紫外线会破坏材料界面的粘接性能，导致EVA与玻璃、EVA与背板之间发生脱层。轻微脱层会导致光学损失增加2-3%，严重脱层则会形成水汽通道，引发灾难性失效。
2.1 加速老化测试的科学原理
紫外
老化试验箱通过模拟太阳光中的紫外波段，在实验室环境下加速材料的老化过程。其
加速因子可达自然老化的10-50倍，这意味着在试验箱中测试1000小时，可等效于户外曝晒1-5年的效果。
加速机理包括：
2.2 光伏测试的特殊要求
光伏组件的紫外老化测试与传统材料测试存在显著差异，主要体现在：
测试样品的特殊性：光伏组件是多层复合材料结构，包括玻璃、封装胶膜、电池片、背板、接线盒等，各层材料的热膨胀系数不同，在温度变化时会产生复杂的应力分布。
电性能的同步监测需求：在老化过程中需要实时或定期监测组件的电性能参数，包括最大功率Pmax、开路电压Voc、短路电流Isc、填充因子FF等关键指标。
破坏性评价的必要性：除了外观检查，还需要进行EL检测、绝缘电阻测试、湿漏电流测试等破坏性评价，以发现内部的微观缺陷。
三、光伏行业适用的紫外老化标准详解
3.1 IEC 61215标准对紫外老化测试的要求
IEC 61215-2:2021是光伏组件设计鉴定和定型的基础标准，其中MQT 10.10紫外预处理测试是强制要求项目。
测试参数要求：
测试后的评估要求：
外观检查：无气泡、脱层、变色等可见缺陷
最大功率衰减：不超过初始值的5%
绝缘电阻：湿绝缘测试通过
湿漏电流：符合标准限值要求
3.2 UL 1703标准对紫外老化测试的要求
UL 1703是美国平板光伏组件安全标准，其中的紫外暴露测试要求更为严格。
关键差异点：
3.3 IEC TS 62788-7-2专项标准
这是专门针对光伏组件用聚合物材料的紫外老化测试指南，提供了更详细的技术要求：
光谱匹配度：要求试验箱的光谱与自然太阳光在紫外波段的匹配度达到Class A级别
均匀性要求：样品表面辐照度均匀性优于±10%
温度控制精度：优于±2℃
四、紫外老化试验箱选型关键点
4.1 辐照度控制系统：核心中的核心
光谱匹配性：光伏测试要求使用
UVA-340灯管，其在295-365nm波段的光谱与太阳光匹配度最佳。必须避免使用
UVB灯管，因为其过强的短波紫外线会导致异常老化。
辐照度控制精度：应达到
±0.1 W/m²/nm的控制精度。
德瑞检测设备采用
闭环反馈控制系统，配合8点校准的太阳眼传感器，确保辐照度长期稳定。
均匀性保证：通过精密反射板设计和多灯管阵列布置，确保样品表面辐照度均匀性优于±8%，满足IEC标准要求。
辐照度可调范围：通常需要在0.35-1.5 W/m²@340nm范围内连续可调，以适应不同标准的测试要求。
4.2 温度控制系统：精确模拟户外条件
温度范围：室温至100℃连续可调，满足UL标准的严苛要求
控温精度：优于±1℃，波动度小于±0.5℃
加热速率：从室温升至80℃的时间不超过30分钟
冷却系统：配备高效压缩机制冷系统，确保在环境温度较高时仍能精确控温
黑板温度计：必须配备符合ISO 4892要求的黑板温度计，用于监控样品表面实际温度
4.3 样品架与测试区域设计
有效测试区域：根据测试需求选择合适尺寸。常见配置包括：
小型试验箱：有效区域600×600mm，适用于材料样品测试
中型试验箱：有效区域1200×1200mm，适用于小型组件测试
大型试验箱：有效区域2000×2000mm，可测试标准60片电池组件
样品架设计：应采用不锈钢材质，耐腐蚀、耐高温。样品架应可调节角度，通常设置为与水平面成5°，以便冷凝水顺利流下。
接线端口：光伏组件测试需要引出电极线，试验箱应配备专用的高温密封接线端子，保证密封性的同时便于电性能监测。
4.4 控制系统与数据采集
智能控制系统：应配备
10英寸彩色触摸屏，支持中
英文界面，可编程控制测试参数：
辐照度设定与控制
温度设定与控制
测试时间控制
自动保护功能
数据记录系统：连续记录并存储辐照度、温度、相对湿度、测试时间等关键参数，数据存储容量不低于1年，支持USB导出。
安全保护系统：多重安全保护，包括：
五、德瑞光伏专用紫外老化试验箱解决方案
5.1 DR-UV3000P光伏专用系列技术特点
核心技术参数：
紫外灯管：美国原装进口UVA-340灯管，寿命1500-2000小时
光谱匹配：295-365nm波段与太阳光匹配度达到98%以上
辐照度控制：0.35-1.5W/m²@340nm连续可调，精度±0.1W/m²
温度范围：RT+10℃～100℃，精度±1℃
测试区域：标准配置1200×1200mm，可定制最大2000×2000mm
均匀性：样品表面辐照度均匀性±8%，温度均匀性±2℃
控制系统：10.1英寸彩色触摸屏，PLC可编程控制
光伏专用设计：
特殊样品架：可承载标准光伏组件重量，配备专用夹具
电极引出系统：配备高温密封接线盒，支持在线电性能监测
安全防护：针对光伏组件高压特性，强化电气绝缘防护
数据接口：提供RS485/以太网接口，支持与IV测试仪联动
5.2 典型应用案例
案例一：某一线光伏组件制造商
需求：满足IEC 61215和UL 1703双标准认证测试
解决方案：DR-UV3000P-1500型，测试区域1500×1500mm
测试结果：连续3年稳定运行，完成超过500个组件的紫外老化测试
客户评价："设备运行稳定，数据重复性好，为我们的产品获得TÜV和UL认证提供了有力支持"
案例二：某国家级光伏检测实验室
需求：同时测试多个材料样品，需要高均匀性
解决方案：DR-UV3000P-1200型，配备样品旋转架
测试效率：一次可测试30个100×100mm材料样品
数据质量：样品间差异小于5%，满足CNAS认证要求
5.3 专业技术支持与服务
售前服务：
免费提供实验室规划方案
免费样品测试服务
标准解读与测试方案设计
售后服务：
现场安装调试：工程师上门安装，现场培训
年度校准服务：提供辐照度、温度的年检校准
备件保障：常用备件24小时内发货
技术升级：免费软件升级，标准更新支持
培训服务：
设备操作与维护培训
标准解读与测试方法培训
数据分析和报告编写培训

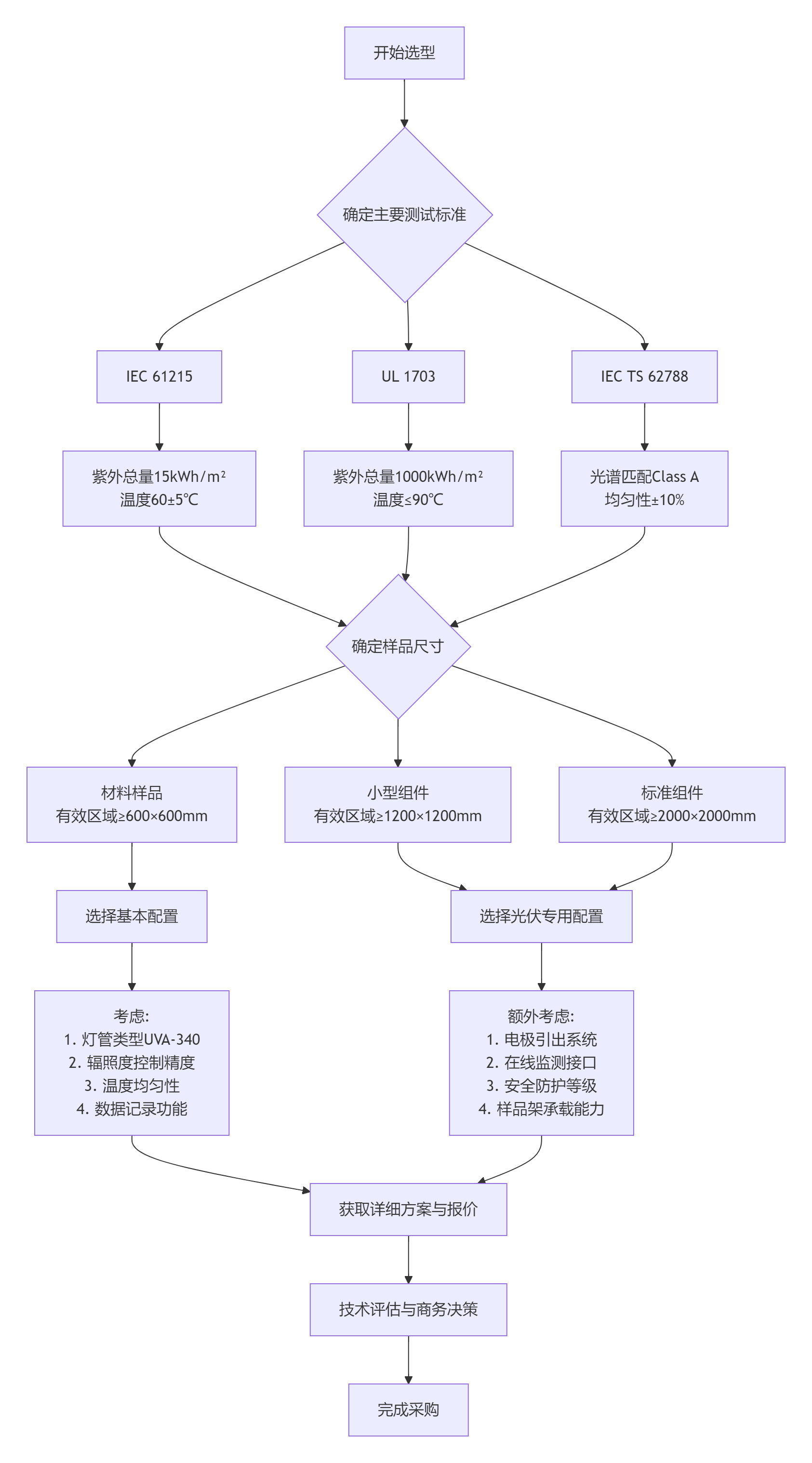

六、选型决策流程图
为了帮助您更清晰地选择适合的紫外老化试验箱，我们建议按照以下决策流程：
七、常见问题解答
Q1：为什么光伏测试必须用UVA-340灯管，不能用UVB？
A：UVA-340灯管在295-365nm波段与太阳光紫外部分的光谱匹配度最高，能够最真实地模拟户外老化。UVB灯管的短波紫外线过强，会导致异常的光降解，测试结果与户外实际老化相关性差。
Q2：光伏组件的紫外老化测试需要多长时间？
A：根据IEC 61215标准，需要累积15kWh/m²的紫外辐射量。在0.75W/m²@340nm的标准辐照度下，大约需要166小时的连续照射。实际测试中考虑设备校准等因素，通常安排7-10天的测试周期。
Q3：如何保证测试数据的可比性和重复性？
A：关键控制点包括：1) 定期校准辐照度和温度传感器；2) 严格控制测试室的环境条件；3) 使用标准参考材料进行比对测试；4) 详细记录所有测试参数；5) 按照标准要求进行样品制备和安装。
Q4：设备日常维护需要注意什么？
A：主要包括：1) 每月清洁灯管和反射板；2) 每季度校准辐照度传感器；3) 每半年更换水箱中的去离子水；4) 每年由专业人员全面检查和校准；5) 定期备份测试数据。
八、行业发展趋势与技术创新
8.1 多功能一体化测试设备
随着测试要求的不断提高，
紫外+湿热+冷热冲击三综合测试设备成为趋势。德瑞最新研发的
DR-UVCH3000系列将紫外老化、
恒温恒湿、温度冲击集成于一体，可在一个设备中完成IEC 61215中的MQT 10（湿热）、MQT 11（冷热循环）和MQT 10.10（紫外）测试，大幅提高测试效率。
8.2 在线监测与智能诊断
新一代紫外老化试验箱集成了在线电性能监测系统，可在老化过程中实时监测组件的IV曲线、绝缘电阻等参数，实现破坏性缺陷的早期预警。同时，设备具备远程监控和故障诊断功能，可通过手机APP实时查看设备状态。
8.3 材料数据库与寿命预测
基于大量测试数据，德瑞建立了光伏材料老化数据库，可通过对材料进行加速老化测试，结合数学模型预测其在特定气候条件下的使用寿命。这项服务已帮助多家组件厂商优化材料选型，延长产品质保期。
结语
选择适合的紫外老化试验箱是确保光伏组件质量、提高产品可靠性的关键环节。在选型过程中，不仅要关注设备的基本参数，更要考虑其光谱匹配性、控制精度、均匀性、可扩展性等技术细节，以及供应商的技术实力和服务能力。
广东
德瑞检测设备有限公司作为专业的
环境试验箱厂家，深耕光伏测试领域十余年，深刻理解行业需求和技术难点。我们的DR-UV3000P系列光伏专用紫外老化试验箱，从设计之初就针对光伏组件的测试特点进行了优化，已成功服务于
隆基、晶科、天合、阿特斯等全球领先的光伏企业，以及
CGC、TÜV、SGS等权威认证机构。
选择德瑞，您选择的不仅是一台设备，更是：
对国际标准的深刻理解
对光伏技术的专业认知
对测试需求的精准把握
对产品品质的极致追求
如需获取详细技术方案或预约样品测试，欢迎随时
联系我们。让我们用专业设备，为您的光伏产品保驾护航，共同推动清洁能源技术的进步与发展。
